貼片電阻是一種金屬玻璃釉電阻器，它是用金屬粉和玻璃釉粉制成的電阻器，用絲網印刷法印刷在基板上。耐濕熱，耐高溫，溫度系數低。它可以極大地節省電路空間的成本，優化設計。貼片電阻在市場上應用這么廣泛，你了解它的材質和類型嗎？下面來解釋一下。

貼片電阻類型

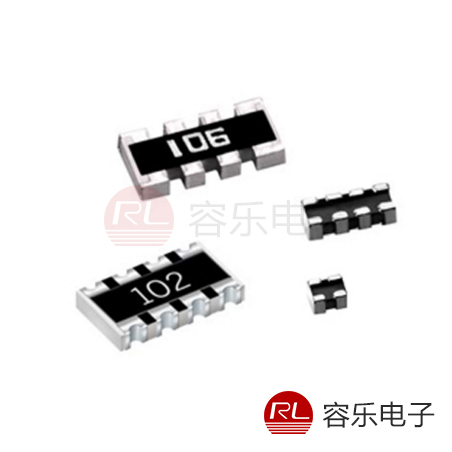

首先你要了解片貼片阻的類型。貼片電阻的種類參照國際上常規系列厚膜貼片電阻、高精度高穩定性貼片電阻的分類，常規系列厚膜貼片電阻包括（低阻值貼片電阻、貼片電阻陣列、貼片電流傳感器、貼片網絡電阻器、貼片厚膜排阻，貼片打線電阻，貼片高壓電阻，貼片功率電阻等）；高精度高穩定性片式電阻引入，超精密± 0.01% ~ ± 1%，真空濺射tan與NiCr，溫度系數有顯著差異± 下午5點/° ~± 50PPM/° C.醫療設備、精密測量儀器、電子通訊、轉換器、打印機等都是一般消費品。

貼片電阻材質

其次貼片電阻材質是由基板（陶瓷基板）、電阻漿（R膏）、背導材料、正導材料及側導材料（Ag漿）、一次保護玻璃G16.二次保護玻璃G27.Mark標記材質制成，而貼片電阻是由四大部分組成分別基板、電阻膜、保護膜、電極。

（1）基板：基板材料為96%氧化鋁陶瓷。除了良好的電氣絕緣外，基板在高溫下還應具有良好的導熱性。電氣性能和機械強度。底板應平整，標記應準確。完全保證阻力的標準。電極糊印刷到位；

（2）電阻膜：用具有一定電阻率的電阻漿料印刷到陶瓷基板上，再經燒結而成。電阻漿料一般用二氧化釕；

（3）保護膜：保護膜覆蓋在電阻膜上以保護電阻體。一方面起到機械保護作用，使電阻體表面具有絕緣性，避免電阻與相鄰導體接觸。在中間電極的轉運過程中，可以防止轉運液對電阻膜的侵蝕，導致電阻性能的下降。保護膜通常由低熔點的玻璃漿料經印刷、燒結而成；

（4）電極：為了保證電阻良好的可焊性和可靠性，一般采用三層電極結構：內電極。在中間。外電極。內電極是連接電阻體的內電極，其電極材料應選擇與電阻低、與陶瓷基體附著力強、耐化學性好、易于實施電鍍操作的電阻膜接觸。通常用銀鈀合金印刷和燒結。中間層電極是鍍鎳層，也稱為阻擋層。其作用是提高電阻在焊接過程中的耐熱性，緩沖焊接過程中的熱沖擊。它能防止銀離子向電阻膜層遷移，避免內內部電極被焊料所熔蝕）和外dian極錫qian層，又稱可焊層。其作用是使電極具有良好的可焊性，延長電極的保質期。一般采用錫鉛合金。

貼片電阻材質的區別

貼片電阻是一個大類，表示封裝是表面貼片封裝

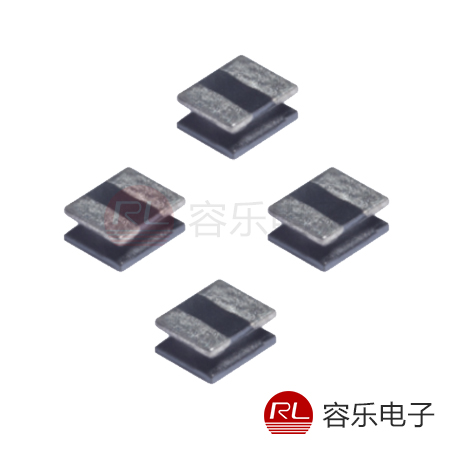

貼片電阻是一個大類，這意味著封裝是表面貼裝封裝。合金電阻是以合金為電流介質的電阻，它具有低電阻、高精度、低溫度系數、抗沖擊電流、大功率等特點。這種電阻廣泛應用于各種電子產品中，主要用于電流采樣、短路保護等，主流的合金電阻是貼片式合金電阻。合金的主要材料是銅，再加上康銅、錳銅等其他材料，還有很多其他的輔助材料，其主要性能是由合金本身決定的。

形式的。合金電阻是以合金為電流介質的電阻。它具有低電阻、高精度、低溫度系數、抗沖擊電流、大功率等特點。這種電阻常用于各種電子產品中，主要用于電流采樣、短路保護等。

目前主流的合金電阻是貼片式合金電阻。合金的主要材料是銅，再加上康銅、錳銅等其他材料，還有很多其他的輔助材料，其主要性能是由合金本身決定的。我們提到的片式電阻器一般是指常見的厚膜和薄膜電阻。
